Minimální tloušťka stěny pro FDM 3D tisk: praktický návod pro návrh

Co je minimální tloušťka stěny při FDM 3D tisku?

Minimální tloušťka stěny při FDM 3D tisku je nejtenčí rozměr stěny tištěného dílu, při kterém je ještě zachována strukturální celistvost a tisknutelnost. U většiny stolních FDM tiskáren je obecné minimum 0,8 mm, i když pevnější díly obvykle vyžadují stěny o tloušťce 2–3 mm, v závislosti na použití.

Tloušťka stěny přímo ovlivňuje, zda se tisk povede, kolik materiálu spotřebujete a jak odolný bude výsledný díl. Správné nastavení tohoto rozměru je jedním z nejdůležitějších faktorů při návrhu pro FDM.

Proč na tloušťce stěny záleží

Tenké stěny způsobují při FDM tisku tři hlavní problémy:

Riziko delaminace — vrstvy se mohou během tisku nebo pod zátěží oddělit
Kroucení a zvedání rohů — nedostatečná hmota umožňuje deformaci způsobenou chladnutím
Selhání tisknutelnosti — stěny se mohou zhroutit, špatně přemostit nebo ucpat trysku

Naopak příliš silné stěny zvyšují náklady na materiál, dobu tisku a mohou způsobit vnitřní pnutí, jak vrstvy nerovnoměrně chladnou. Najít správnou rovnováhu začíná pochopením požadavků vaší konkrétní aplikace.

Doporučené minimální tloušťky stěn podle použití

Ideální tloušťka stěny závisí na tom, co má díl plnit.

Funkční prototypy a zátěžové díly

Funkční díly, které snášejí zátěž, potřebují minimálně 2–3 mm tloušťky stěny. Tyto díly často vyžadují dodatečné vyztužení pomocí:

Žebrovaných struktur
Výplně o hustotě 40–60 %
Úpravy orientace tak, aby dráhy zatížení odpovídaly směru vrstev

Obecné prototypování a vizuální modely

U nestrukturálních dílů dobře fungují stěny 1,2–1,6 mm. Tyto díly upřednostňují přesnost geometrie před pevností a obvykle používají nižší výplň (10–20 %).

Malé, detailní díly

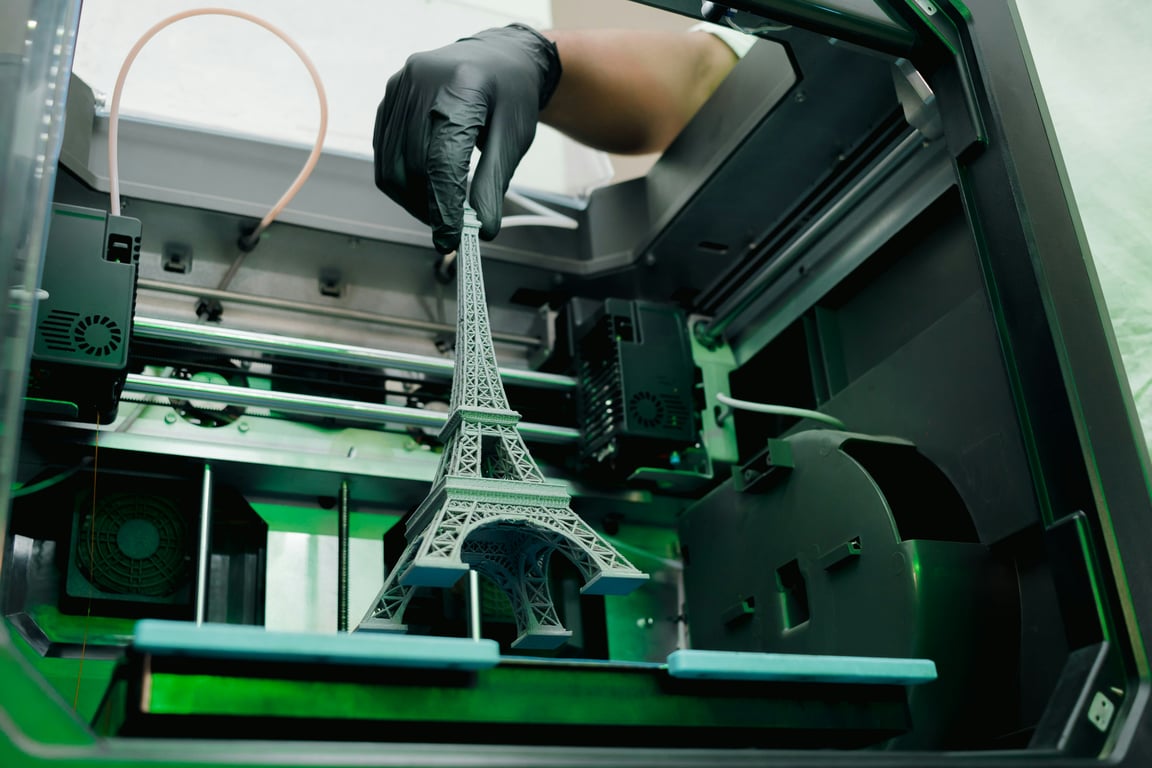

Miniatury, figurky a jemné modely mohou používat stěny 0,8–1,0 mm při tisku na strojích s jemnými tryskami (0,2–0,4 mm). Tyto díly nejsou určeny k mechanické zátěži.

Zaklapávací a zapadající prvky

Ty vyžadují stěny 1,5–2,0 mm s pečlivým návrhem tolerancí. Ohybová část potřebuje dostatečnou pevnost, aby zapadla a držela, aniž by se zlomila.

Faktory ovlivňující minimální tloušťku stěny

Několik proměnných určuje, zda zvolená tloušťka stěny skutečně bude fungovat:

Průměr trysky

Velikost trysky určuje minimální rozlišení detailu. Tryska 0,4 mm nedokáže spolehlivě vytisknout stěny tenčí než dva průchody (~0,8 mm). Menší trysky (0,2–0,25 mm) umožňují jemnější detaily, ale prodlužují dobu tisku.

Výška vrstvy

Silnější vrstvy (0,28–0,3 mm) snižují spojení mezi vrstvami a mohou tenké stěny oslabit. Jemnější vrstvy (0,1–0,16 mm) zlepšují pevnost, ale tisk je pomalejší. Pro tenké stěny použijte pro nejlepší výsledky výšku vrstvy 0,1–0,2 mm.

Volba materiálu

Materiál	Minimální stěna (mm)	Poznámky
PLA	0,8	Nejsnazší tisk tenkých stěn; tuhý, ale křehčí
PETG	1,0	Mírná pružnost pomáhá; lepší pro funkční a venkovní díly

V Niro3D tiskneme z PLA a PETG (včetně variant Silk a Galaxy), takže níže uvedená doporučení jsou naladěná na tyto dva materiály.

Orientace tisku

Stěny tištěné svisle (na hraně) vystavují směr vrstev zátěži. Orientace kritických stěn pod úhlem nebo jejich tisk naplocho může výrazně zlepšit pevnost.

Tipy pro návrh tenkých stěn u FDM

Při návrhu úzkých úseků se řiďte těmito zásadami:

Přidejte sražení a zaoblení ve spojích stěn, abyste snížili koncentraci napětí
Vyhněte se ostrým rohům — vnitřní rohy zaoblete alespoň o hodnotu tloušťky stěny
Používejte plynulé přechody při napojování tenkých úseků na silnější oblasti
Orientujte díly strategicky, aby kritické stěny tiskly s lepší podporou přemostění
Zvyšte počet obvodů stěny místo tloušťky stěny u lehčích dílů se srovnatelnou pevností

Časté chyby, kterým se vyhnout

Návrh stěn přesně na 0,4 mm — To je průměr trysky, nikoli spolehlivá tloušťka stěny. Potřebujete alespoň dva obvody.

Ignorování převisů — Tenké stěny vystupující jako převisy potřebují podporu, jinak se prohnou. Navrhujte s maximálním úhlem převisu 45 stupňů pro nepodepřené úseky.

Předpoklad, že všechny stěny jsou stejné — Svislé stěny, vodorovné povrchy a přemosťující úseky se chovají odlišně. Modelujte každou orientaci zvlášť.

Přílišné spoléhání na výplň — Vysoké procento výplně nedokáže kompenzovat příliš tenké stěny. Stěny tvoří hlavní strukturální hranici; výplň přidává objem, ne pevnost.

Klíčové poznatky pro váš další FDM návrh

Používejte 0,8 mm jako absolutní minimum pro nestrukturální díly na standardních tiskárnách s tryskou 0,4 mm
Navrhujte stěny 2–3 mm pro funkční, zátěžové díly
Zohledněte průměr trysky, výšku vrstvy, materiál a orientaci při nastavování tloušťky
Přidejte vyztužení pomocí geometrie, ne jen procentem výplně
Otestujte kritické návrhy kalibračním tiskem, než se pustíte do plné produkce

Správná tloušťka stěny eliminuje nejčastější příčiny selhání FDM tisku a dává vám díly, které fungují podle očekávání už na první pokus.
