Limity a designová pravidla

Ačkoliv je 3D tisk úžasná technologie, má svá fyzikální omezení. Respektování těchto pravidel zajistí, že váš výtisk bude kvalitní a funkční.

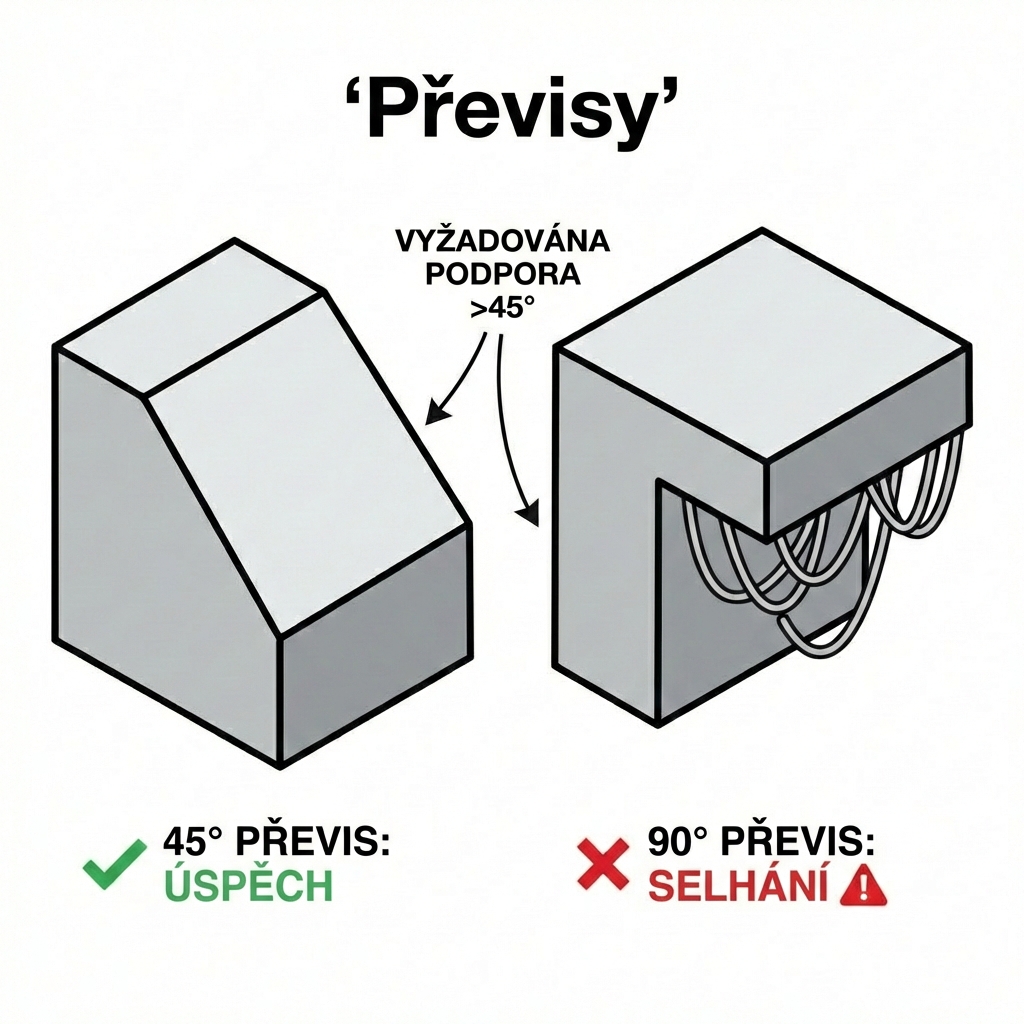

1. Převisy (Overhangs) a Podpěry

Tiskárna pokládá plast vrstvu po vrstvě. Nemůže tisknout "do vzduchu".

• Pravidlo: Převisy pod úhlem větším než 45° vyžadují podpěry (supports).
• Důsledek: Podpěry zanechávají na povrchu stopy (drsnější povrch) a zvyšují spotřebu materiálu.

2. Minimální tloušťka stěny

Tryska má určitý průměr (standardně 0.4 mm). Nemůžeme vytisknout stěnu tenčí, než je stopa trysky.

• Doporučení: Navrhujte stěny o tloušťce alespoň 0.8 mm (dvě perimetry) pro dostatečnou pevnost. Pro konstrukční díly raději 1.2 mm a více.
• Příliš tenké stěny se mohou při tisku hroutit nebo být křehké.

3. Tolerance a přesnost

3D tisk není tak přesný jako CNC obrábění. Plast při chladnutí mírně mění objem (smršťuje se).

• Tolerance: Počítejte s odchylkou cca ±0.1 až ±0.2 mm.
• Díry a čepy: Pokud do sebe mají dva díly zapadnout, nechte mezi nimi vůli (clearance) alespoň 0.2 - 0.3 mm. Pokud navrhnete "nula na nulu", díly do sebe nepůjdou.

4. Orientace tisku

Pevnost dílu není ve všech směrech stejná (anizotropie).

• Díl je nejslabší ve směru osy Z (může prasknout mezi vrstvami).
• Rada: Orientujte model tak, aby namáhání nešlo "roztrhnout" vrstvy od sebe. Náš software se snaží navrhnout optimální orientaci, ale u kritických dílů na to myslete.

5. Maximální rozměry

Naše tiskárny mají omezený tiskový objem.

• Standardní max. rozměr celistvého dílu je cca 250 x 250 x 250 mm.
• Větší modely je nutné rozdělit na části a slepit.
